مقدمه
با پیشرفت مداوم فناوری ارتباطات نوری و رشد سریع شبکه های مرکز داده، کابل کشی مورد استفاده در سیستم های کابل کشی ساخت یافته به طور فزاینده ای متنوع شده است. کابل فیبر نوری پیش{1}خاتمهیافته (Multi-فیبر Push On)، به عنوان یک راهحل کابلکشی پیشرفته که اتصال فیبر{{4} با چگالی بالا و چند{4}} را ادغام میکند، طبقهبندیهای دقیقتری را برای برآورده کردن نیازهای سناریوهای مختلف برنامه توسعه داده است.
از اتصالات پایه بین-رک تا استقرار پیچیده اپتیک موازی 400G/800G/1.6T، درک این طبقه بندی های دقیق برای ایجاد یک زیرساخت شبکه قابل اعتماد و مقیاس پذیر ضروری است. امروز، ما توضیح مفصلی در مورد طبقه بندی های مختلف کابل های فیبر نوری پیش{5}ترمینیت شده MPO ارائه خواهیم داد.
طبقه بندی بر اساس ساختار کابل
با توجه به ساختار کابل، کابلهای قبل از{0} پایانه MPO را میتوان به دو دسته اصلی تقسیم کرد:
کابل های تنه{0}}تک لوله
کابل های ترانک چند واحدی-
یک کابل{0}Tube Trunk
همانطور که از نام آن پیداست، طراحی داخلی از یک لوله فیبر منفرد و قوی استفاده می کند تا چندین فیبر نوری را در خود جای دهد. همه الیاف در یک لوله محافظ متمرکز شده و با اتصالات MPO خاتمه می یابند که طراحی فشرده، مدیریت آسان و تراکم فیبر بالا را ممکن می سازد.
کابل ترانک چند واحدی{{0}
کابلهای تنه چند واحدی از چندین واحد فیبر مستقل (مانند زیرواحدهای جداگانه 12 فیبر یا 24 فیبر) تشکیل شدهاند که در یک مجموعه کابل بزرگتر ترکیب شدهاند. این واحدها از طریق یک طراحی ساختاری خاص یکپارچه و ایمن می شوند. مزیت در انعطاف پذیری و مقیاس پذیری آنها نهفته است. واحدهای فیبر مستقل را می توان به طور انعطاف پذیر با توجه به نیازهای استقرار واقعی ترکیب یا گسترش داد.

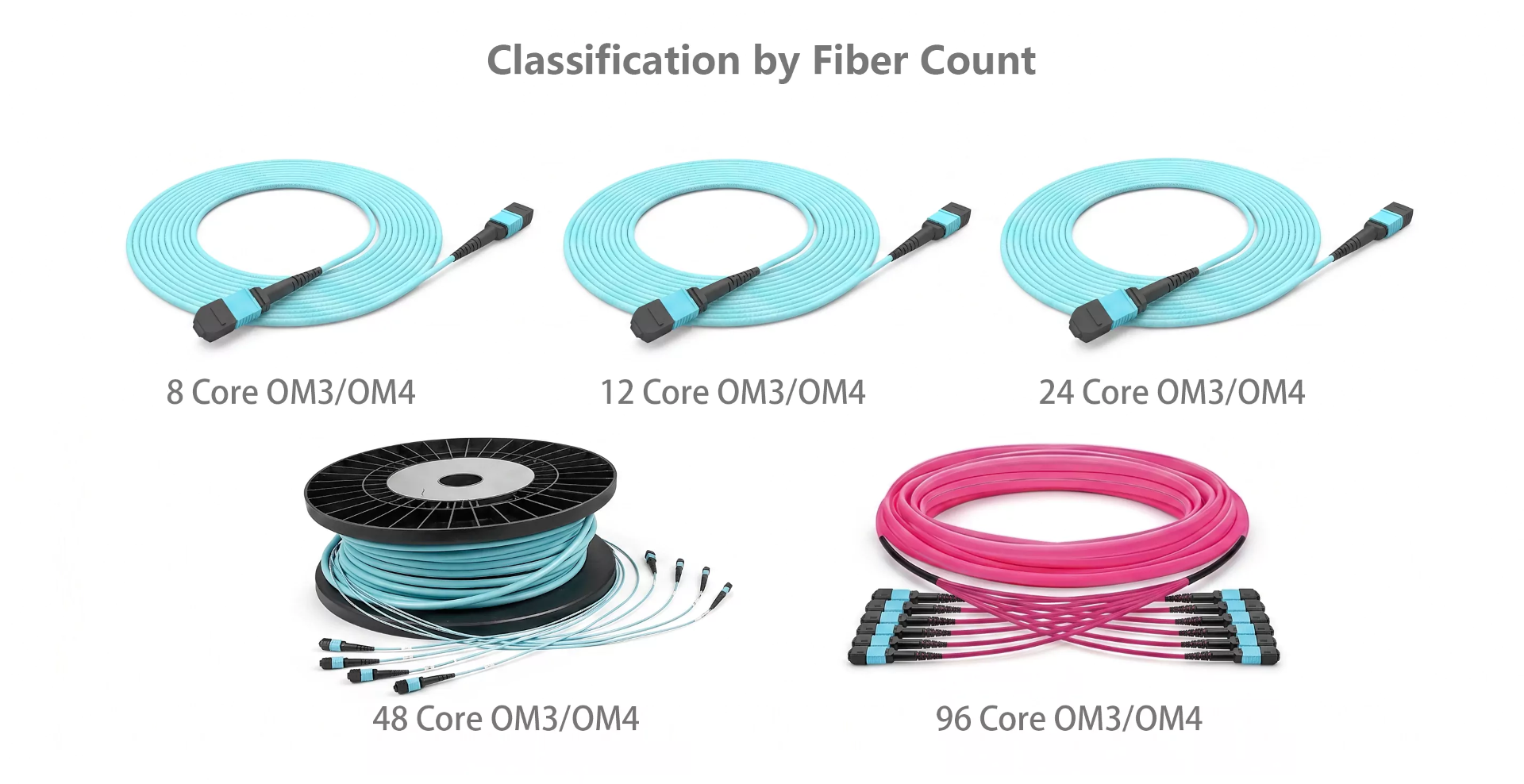

طبقه بندی بر اساس تعداد فیبر
کابلهای فیبر نوری از قبل پایانهشده MPO در تعداد فیبرهای مختلف برای برآوردن استقرار شبکه در مقیاسهای مختلف موجود هستند.
پیکربندیهای متداول یک لوله- (ایدهآل برای اتصالات استاندارد) عبارتند از:
· 8 الیاف
· 12 الیاف
· 24 الیاف
کابلهای چند واحدی را میتوان با توجه به نیازهای پروژه با تعداد واحدها و تعداد فیبرهای مختلف در هر واحد سفارشی کرد، که اغلب از الزامات چگالی بسیار- مانند:
· 48 الیاف
· 96 الیاف
· 144 الیاف
· 288 الیاف و بالاتر
طبقه بندی بر اساس نوع فیبر
کابلهای فیبر نوری پیش{0}ترمینیتشده MPO از انواع شیشههای مختلف بر اساس فاصله انتقال و پهنای باند مورد نیاز استفاده میکنند:
فیبر حالت تک (به عنوان مثال، OS2):مناسب برای برنامههای{0}}انتقال از راه دور، که تضعیف کم را در چندین کیلومتر ارائه میکند.
فیبر چند حالته (به عنوان مثال، OM3، OM4، و OM5):ایدهآل برای سناریوهای انتقال کوتاه-فاصله- با پهنای باند بالا، به ویژه در مراکز داده (تا 400 متر در 40GbE/100GbE میرسد).
طبقه بندی بر اساس نوع رابط
کانکتورهای MPO دارای طبقه بندی دقیق جنسیت و پرداخت هستند:
جنسیت:اتصال دهنده ها به عنوان موجود هستندکانکتورهای نر(با پین) واتصال دهنده های ماده(بدون سنجاق). جفت گیری صحیح همیشه به یک اتصال دهنده نر و یک ماده نیاز دارد.
انواع پولیش
شکل صفحه حلقه اتصال برای به حداقل رساندن انعکاس عقب (تلفات برگشت نوری) حیاتی است:
APC (تماس فیزیکی زاویه دار):فرول با زاویه 8 درجه صیقل داده می شود و باعث می شود نور منعکس شده به داخل روکش بتابد. برای سیستم های حالت تک ضروری است.
UPC (تماس فوق العاده فیزیکی):یک پولیش غیرزاویه-با کیفیت بالا و توسعه یافته، به طور گسترده در چند حالته و برخی از برنامه های کاربردی Single Mode استفاده می شود که در آن انعکاس پایین پشت نسبت به رایانه معمولی قابل قبول است.
کامپیوتر (تماس فیزیکی):پولیش تخت پایه.
تجسم انواع لهستانی و ساختار رابط
طبقه بندی بر اساس نوع کابل
کابلهای فیبر نوری قبل از {0}ترمینیت MPO به طور کلی به دو دسته عملکردی اصلی تقسیم میشوند:
کابل های شکست MPO:کابل های کوتاهی که برای اتصال تجهیزات (مانند سرورها، سوئیچ ها) به پچ پنل ها یا سایر بخش های شبکه استفاده می شوند.
کابل های ترانک MPO:کابلهای ستون فقرات{0}}با چگالی بالا که اتصالات فیبر مستقیم را بین قفسهها، مناطق یا اتاقهای تجهیزات مختلف در مراکز داده ایجاد میکنند.

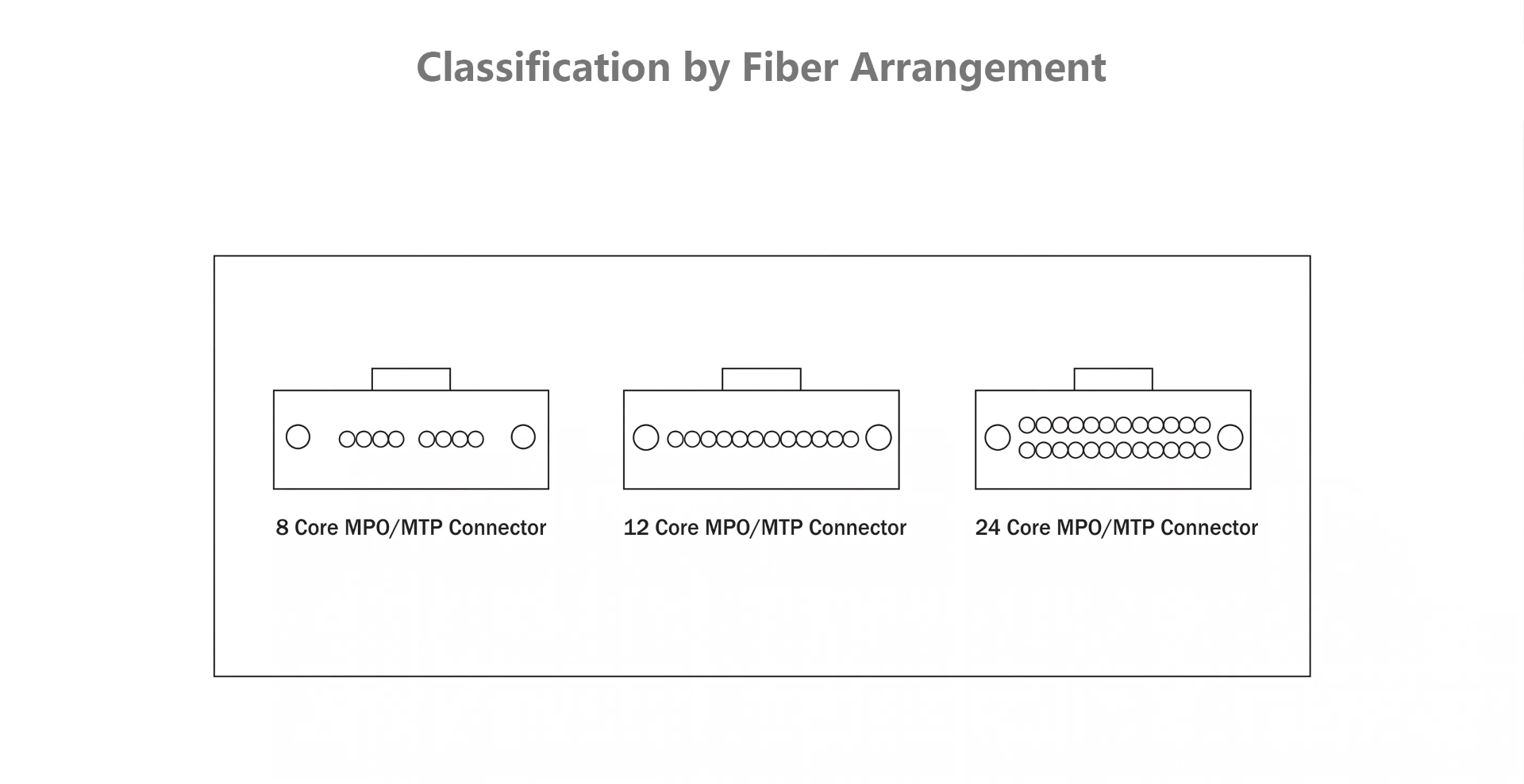

طبقه بندی بر اساس آرایش فیبر
کابلهای MPO برای برآورده کردن الزامات اتصال دستگاههای فعال مختلف و ماژولهای نوری پرسرعت-از چندین روش آرایش فیبر داخلی استفاده میکنند:
چیدمان مستقیم (1 به 1):نقشه برداری استاندارد
چیدمان 12 فیبر 8+4:به طور خاص برای کاربردهای اپتیک موازی مانند طراحی شده است40GbE SR4 و 100GbE SR4. در این کانکتور 12 هستهای MPO، فقط 8 فیبر بیرونی (4 Tx، 4 Rx) فعال هستند و مرکز 4 را بدون استفاده میگذارند.
آرایش دو ردیفه فیبر 24-:برای پیوندهایی با سرعت بسیار بالا-مثل استفاده میشود100 گرم SR10یا برای تجمیع چندین پیوند 10G در یک کانکتور واحد.
32-آرایش دو ردیفه فیبر:استاندارد نوظهور برای برنامه های کاربردی 400G و 800G با تراکم فوق العاده-بالا{{1}.

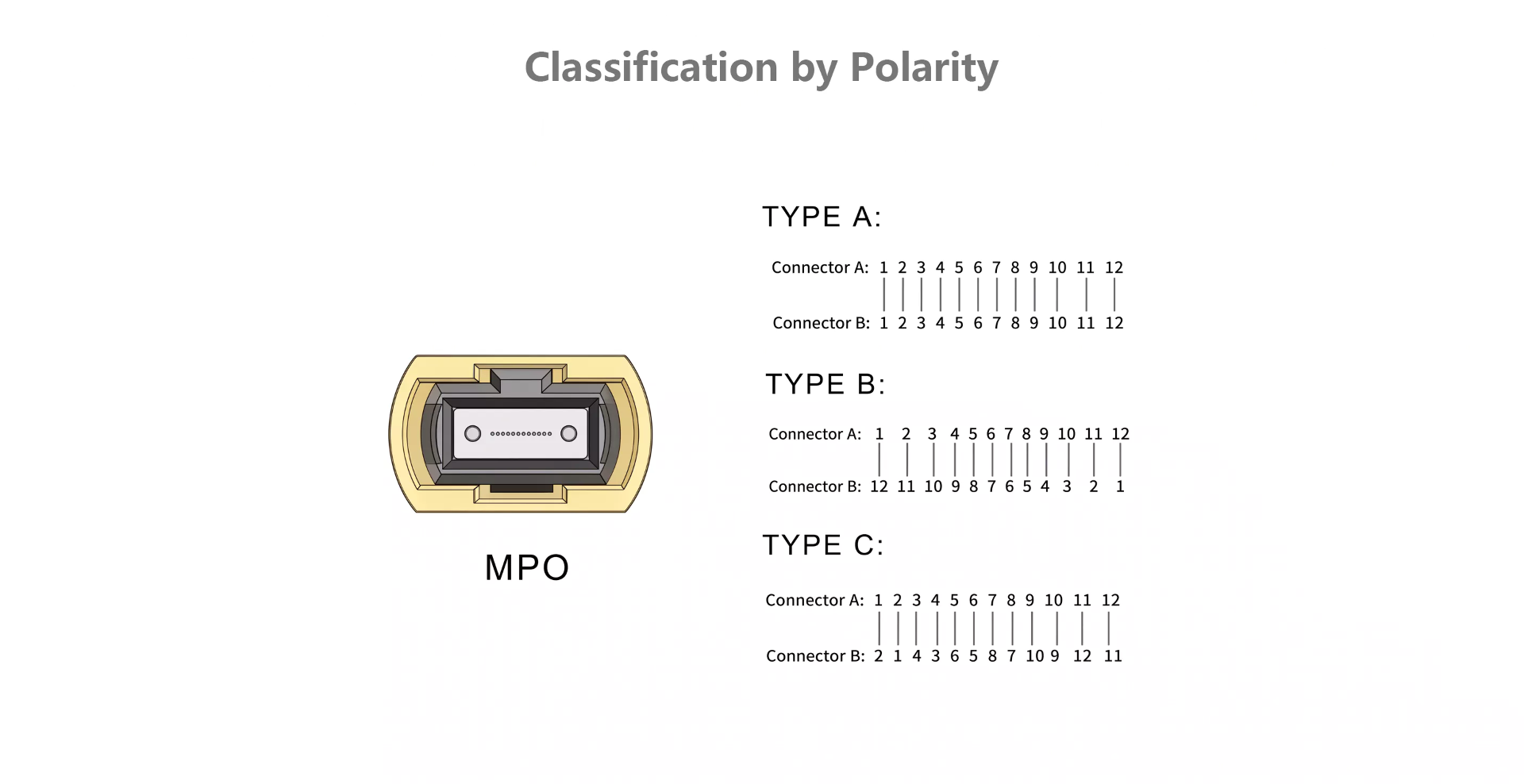

طبقه بندی بر اساس قطبیت
حفظ قطبیت صحیح-اطمینان از اتصال انتقال (Tx) در یک طرف به گیرنده (Rx) از طرف دیگر بسیار مهم است. کابلهای فیبر نوری از قبل پایانهشده MPO با استانداردهای TIA-568 با سه نوع قطبیت اصلی مطابقت دارند:
قطبیت A (مستقیم-از طریق)
در کابلهای Polarity A MPO، موقعیتهای فیبر در دو انتها یکسان است (فیبر 1 به فیبر 1 و فیبر 12 به فیبر 12 متصل میشود). این اتصال را ساده می کند و خطاهای نقشه برداری را کاهش می دهد.
قطبیت B (معکوس/واژگون)
در کابلهای Polarity B MPO، موقعیتهای فیبر معکوس میشوند (فیبر 1 به فیبر 12 و فیبر 12 به فیبر 1 متصل میشود). این اغلب در سیستم هایی استفاده می شود که پیوندهای نوری اضافی را مستقر می کنند.
قطبیت C (جفت چرخانده شده)
در کابل های Polarity C MPO، فیبرها به صورت جفت در طول کابل چرخانده می شوند (فیبر 1 به فیبر 2 و فیبر 2 به فیبر 1 متصل می شود). این انعطاف پذیری را برای توپولوژی های شبکه پیچیده خاص فراهم می کند.
نقشه برداری مفهومی قطبیت
طبقه بندی بر اساس درجه از دست دادن رابط
با توجه به عملکرد از دست دادن درج (IL)، کابلهای فیبر نوری قبل از پایان {0}MPO بر اساس گزینههای استاندارد ارزان قیمت{1}}در مقابل گزینههای تلفات زیاد-عملکرد پایین- طبقهبندی میشوند:
تلفات استاندارد تک حالته:از دست دادن معمولی درج کنترل شده در داخلکمتر یا مساوی 0.70 دسی بل.
تلفات کم تک حالت:حداکثر تلفات درج میتواند به همین اندازه باشد~0.35 دسی بل. برای پیوندهای مسافت طولانی-و{2}}با سرعت بالا ضروری است.
از دست دادن استاندارد چند حالته:از دست دادن معمولی درج کنترل شده در داخلکمتر یا مساوی 0.50 دسی بل.
اتلاف کم چند حالته:از دست دادن درج می تواند باشد0.1 دسی بل یا حتی کمتر. ایده آل برای-مراکز داده با عملکرد بالا و اترنت با سرعت-بالا (40G/100G/400G) با بودجه های کم ضرر.
طبقه بندی بر اساس رنگ مسکن رابط
کانکتورهای MPO مطابق استاندارد رنگی-کدگذاری میشوندکانکتورهای فیبر نوری YD/T1272.5 قسمت 5: نوع MPOبرای شناسایی سریع نوع فیبر و درجه تلفات:
سبز:افت استاندارد تک حالته (APC)
زرد:تلفات کم حالت تک حالت (APC یا UPC)
آبی:چند حالته OM3
بنفش/بنفش:چند حالته OM4
سبز لیمویی:چند حالته OM5
راهنمای کدگذاری رنگ بصری
طبقه بندی بر اساس طول شاخه و روش تراز
برای کابل هایی که از MPO به کانکتورهای جداگانه (مانند LC) انتقال می یابند، گزینه های طول شاخه و تراز متفاوت است:
طول-مساوی (تراز شده):تمام پایههای شاخه دارای طولهای یکسانی هستند که در حین نصب، تراز منظم را تسهیل میکنند.
طول پلکانی-(بدون تراز):پاهای شاخه به دنبال طراحی متناسب، عمداً طول های متفاوتی دارند. این انعطاف پذیری و راحتی مسیریابی را هنگام اتصال به تجهیزاتی که در اعماق مختلف در یک قفسه قرار دارند، فراهم می کند.
طبقه بندی بر اساس سازه کششی
برای محافظت از کانکتورهای انتهایی{0} در حین نصب، ساختارهای کششی مختلفی در دسترس هستند:
کابل MPO غیرکششی
شامل سازه های کششی اضافی نمی شود. اتکا صرفاً به استحکام و انعطاف ذاتی کابل بستگی دارد. مناسب برای نصبهای-کوتاه- با فشار کم (مثلاً در داخل کابینت).
کابل MPO کشش مش
با یک آستین مشبک خارجی-با استحکام بالا که استحکام کششی و مقاومت سایشی بیشتری را ارائه میکند. در حین نصب، ساختار مشبک نیروی کششی را به طور یکنواخت توزیع میکند، و از کابل و اتصالات در راهاندازیهای مسیرهای طولانی- یا پیچیده محافظت میکند.
کابل MPO کشش لوله ضد آب
از یک ساختار لوله ضد آب خارجی و سفت و سخت استفاده می کند تا هم حفاظت ضد آب قوی و هم پشتیبانی کششی را ارائه دهد. ایده آل برای محیط های سخت مانند نصب در فضای باز یا مرطوب.
پرسشهای متداول در مورد کابلهای فیبر نوری قطعشده قبل از {0}MPO
انواع قطبیت اصلی کابلهای پیش{0}ترمینهشده MPO چیست؟
سه نوع قطبیت اصلی تعریف شده توسط استانداردهای TIA{1}}568 وجود دارد: قطبیت A (نقشه برداری مستقیم، 1-به-1)، قطبیت B (معکوس/واژگون، نگاشت 1-به-12)، و قطبیت C (جفت های برگشتی، نقشه برداری 1-به-2). انتخاب صحیح قطبیت برای اطمینان از اتصال انتقال (Tx) در یک طرف به گیرنده (Rx) از طرف دیگر حیاتی است.
تفاوت بین کانکتورهای MPO Male و Female چیست؟
تفاوت اساسی وجود پین های تراز است. کانکتورهای MPO Male دارای دو پین تراز دقیق هستند، در حالی که کانکتورهای MPO Female دارای سوراخ های مربوطه برای دریافت آنها هستند. یک اتصال صحیح MPO همیشه مستلزم جفت شدن یک کانکتور نر (با پین) به یک کانکتور ماده (بدون پین) است.
چیدمان MPO 8 فیبر به طور خاص برای چیست؟
آرایش 12 فیبر MPO "8+4" فقط از 8 فیبر بیرونی (4 فیبر برای ارسال و 4 برای دریافت) استفاده می کند در حالی که مرکز 4 فیبر را بدون استفاده می گذارد. این پیکربندی بهطور خاص برای پشتیبانی از برنامههای اپتیک موازی، معمولاً برای ماژولهای نوری 40GbE SR4 و 100GbE SR4 طراحی شده است.
تلفات درج در کابل های کم تلفات MPO در مقایسه با تلفات استاندارد چقدر کمتر است؟
کابل های کم تلفات MPO عملکرد قابل توجهی بهتری ارائه می دهند. برای چند حالته، IL Low Loss معمولاً 0.1 دسی بل یا حتی کمتر است، در مقایسه با کمتر یا مساوی 0.50 دسی بل برای استاندارد. برای حالت تک، IL کم اتلاف می تواند تقریباً 0.35 دسی بل باشد، در مقایسه با کمتر یا مساوی 0.70 دسی بل برای استاندارد. تلفات کم برای شبکههای پرسرعت-(40G/100G/400G) با بودجه تلفات بسیار مهم است.
محفظه کانکتور MPO بنفش یا بنفش چه چیزی را نشان می دهد؟
با توجه به کدگذاری رنگ استاندارد (مانند YD/T1272.5)، یک محفظه کانکتور بنفش یا بنفش نشان می دهد که فیبرهای داخلی OM4 Multimode هستند. این به نصب کنندگان کمک می کند تا به سرعت OM4 را از OM3 (که Aqua است) یا OM5 (که Lime Green است) تشخیص دهند.
چه زمانی باید یک کابل MPO با ساختار کششی مش انتخاب کنم؟
برای نصب در مسافتهای طولانی، استقرار در محیطهای پیچیده یا هنگام کشیدن کانال، باید یک کابل MPO با ساختار کششی مشبک انتخاب کنید. آستین توری خارجی استحکام کششی و مقاومت سایشی بیشتری را فراهم می کند و نیروی کشش را به طور مساوی توزیع می کند تا از کانکتورهای انتهایی{2} در برابر آسیب محافظت کند.
نتیجه گیری
در عصر 400G تا 1.6T، کابل کشی ساختاریافته از زیرساخت های اتصال اولیه به یک مزیت رقابتی اصلی برای مراکز داده تبدیل شده است. کابلهای پیش{3} پایانهشده MPO، با طبقهبندیهای متنوع خود، ابزارهای لازم را برای رفع هر چالش شبکهای قابل تصور فراهم میکنند.
